Page 61 - CAR - Catalogo generale ITA

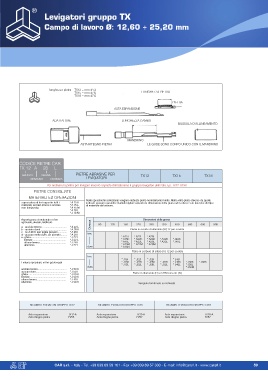

Levigatori gruppo PF35 con 2/3/4/5 pietre Levigatori gruppo TX

Campo di lavoro Ø: 25,00 ÷ 92,10 mm Campo di lavoro Ø: 12,60 ÷ 25,20 mm

Per una completa unità per levigare fori passanti, ordinare: MADRINO, GUIDE, PIETRE TIPO PF35 , BUSSOLA D’ALLINEAMENTO.
PF35 con due pietre
Campo di lavoro Per una completa unità per levigare fori ciechi, ordinare: MADRINO, GUIDE, PIETRE TIPO CF35, BUSSOLA D’ALLINEAMENTO.
Ø mm 25,00 ÷ 92,10 Lungh. delle pietre in linea: mm 166 lunghezza pietra TX12 = mm 41,3
Lungh. gambo levigatore: mm 70 TX15 = mm 47,6 LUNGHEZZA PIETRA
TX18 = mm 47,6
Campo di lavoro Levigatore Guide in Guide in Guide in Guide Bussola Ferma Ferma Asta per Asta per Pietre
in mm per ogni completo di: asta fori acciaio due zama fornite bronzo due temperate di pietre asta fori fori per PIETRA
levigatore passanti, ferma per scatola con il per scatola due per allineam. passanti ciechi levigare
asta, ferma pietre, mandrino due scatola
guide in zama per scatola ASTA ESPANSIONE
25,00 ÷ 27,00 2.0 PF35 - 270 G11 G11Z G11B G11T BA - 270
26,70 ÷ 28,60 2.0 PF35 - 286 G11 G11Z G11B G11T BA - 286
28,30 ÷ 30,10 2.0 PF35 - 301 G21 G21Z G21B G21T BA - 301 ADATTATORE LUNGHEZZA GAMBO
30,00 ÷ 31,70 2.0 PF35 - 317 G21 G21Z G21B G21T BA - 317 BUSSOLA D’ALLINEAMENTO
31,20 ÷ 35,00 2.0 PF35 - 350 G22Z G22B BA - 350 FS 135 FA 135 2.0 PF35 2.0 CF35
34,40 ÷ 38,10 2.0 PF35 - 381 G32Z G32B BA - 381
37,60 ÷ 41,30 2.0 PF35 - 413 G42Z G42B BA - 413
40,80 ÷ 44,45 2.0 PF35 - 444 G42Z G42B BA - 444 consultare la tavola a pag 20 PIETRE
44,00 ÷ 47,60 2.0 PF35 - 476 G52Z G52B BA - 476 MANDRINO
47,10 ÷ 50,80 2.1 PF35 - 508 G52Z G52B BA - 508 ASTA RITEGNO PIETRA LE GUDE SONO CORPO UNICO CON IL MANDRINO
50,30 ÷ 54,00 2.1 PF35 - 540 G62Z G62B BA - 540
53,50 ÷ 57,15 2.1 PF35 - 571 G62Z G62B BA - 571 ABRASIVE’PF35 FS 235 FA 235 2.1 PF35 2.1 CF35
56,65 ÷ 60,30 2.1 PF35 - 603 G62Z G62B BA - 603
59,80 ÷ 63,50 2.1 PF35 - 635 G72Z G72B BA - 635
63,00 ÷ 66,60 2.1 PF35 - 666 G72Z G72B BA - 666
CODICE PIETRE CAR
TX 12 A 28 L
UNITÀ PER LEVIGARE PF35 PER FORI CIECHI GRUPPO GRANA PIETRE ABRASIVE PER TX12 TX15 TX18
ABRASIVO DUREZZA LEVIGATORI
Per ordinare la pietra per levigare inserire al posto dell’asterisco il gruppo levigatori utilizzato. Es. TX12-A15K
PIETRE CONSIGLIATE
UNITÀ PER LEVIGARE PF35 A TRE, QUATTRO E CINQUE PIETRE MATERIALI ED OPERAZIONI Nello specchietto sottostante vengono indicate pietre normalmente fornite. Molte volte pietre diverse da quelle
sgrossatura di fori rugosi in tutti i * A 15 K indicate possono garantire risultati migliori variando la dimensione della grana o/e la durezza in funzione del tipo
materiali, acciaio tenero e acciaio * A 15 L di materiale da lavorare.
non temperato. * A 15 M
* A 18 L
* J 18 M
Asportazione di materiale in fori Dimensioni della grana
sgrossati, alesati, rettificati. 80 120 150 220 280 320 400 500 600 800
a - acciaio tenero.. ................................ * A 22 L Durezza
b - acciaio durol .................................... * A 28 K Pietre in ossido di alluminio (A) 12 per scatola
c - se A 28 K non taglia provare............. * A 28 I ten.
d - acciaio molto duro, da utensile......... * A 28 I
e- ghisa.................................................. * J 22 L * A15I * A22I * A28I
bronzo .............................................. * J 22 L * A15K * A22K * A28K * A32K * J40K
ottone tenero..................................... * J 28 I * A15L * A22L * A28L * A32L * J40L
alluminio............................................ * J 22 L dura * A15M * A22M * A28M
* A15N
Pietre in carburo di silicio (A) 12 per scatola
ten.
* J15I * J22I * J28I * J40I
Finitura speculare in fori già levigati * J15K * J22K * J28K * J32K * J40K * J50K * J60K
* J28L
* J32L
* J15L
* J22L
* J40L
* J50L
dura * J50M
acciaio tenero........................................ * J 50 K
acciaio duro........................................... * J 50 I Pietre in diamante (D) e CBN borazon (N)
ghisa...... ............................................... * J 50 K
bronzo .................................................. * J 50 K
ottone tenero......................................... * J 40 I
alluminio... ............................................ * J 50 K Vengono forniti solo su richiesta
RICAMBI LEVIGATORI GRUPPO TX12 RICAMBI LEVIGATORI GRUPPO TX15 RICAMBI LEVIGATORI GRUPPO TX18
SPESSORI PER LE GUIDE
Asta espansione TX12-A Asta espansione TX15-A Asta espansione TX18-A
Asta ritegno pietra FV55 Asta ritegno pietra FV57 Asta ritegno pietra FV57
