Modifiche levigatori C.A.R. Modifiche levigatori C.A.R.

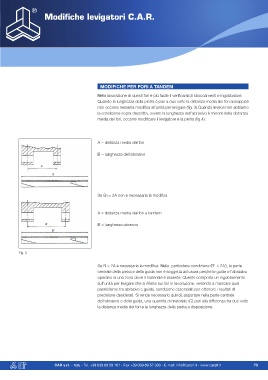

MODIFICHE ALLE UNITÀ PER LEVIGARE MODIFICHE PER FORI A TANDEM
asportare
Nella lavorazione di questi fori è più facile il verificarsi di sboccamenti e ingobbature.
Quando la lunghezza della pietra è pari a due volte la distanza media dei fori accoppiati
asportare
non occorre nessuna modifica all’unità per levigare (fig. 3).Quando invece non abbiamo
Fig 2 la condizione sopra descritta, ovvero la lunghezza dell’abrasivo è minore della distanza
media dei fori, occorre modificare il levigatore e la pietra (fig.4).
asportare

Fig 1 asportare Fig 2

COME MODIFICARE IL MANDRINO, LE GUIDE E LE PIETRE A = distanza media dei fori

B = lunghezza dell’abrasivo

MODIFICHE PER FORI CORTI PASSANTI
Se B>= 2A non è necessaria la modifica
asportare

Fig 2 A = distanza media dei fori a tandem

B = lunghezza abrasivo

Fig. 3

Se B < 2A è necessaria la modifica. Nella particolare condizione (B’ < 2A’), la parte
centrale della pietra e della guida non è soggetta ad usura perché le guide e l’abrasivo
operano in una zona dove il materiale è assente. Questo comporta un ingobbamento
sull’unità per levigare che si riflette sui fori in lavorazione, venendo a mancare quel
parallelismo tra abrasivo e guida, condizione essenziale per ottenere i risultati di
precisione desiderati. Si rende necessario quindi, asportare nella parte centrale
dell’abrasivo e della guida, una quantità di materiale (C) pari alla differenza tra due volte
la distanza media dei fori e la lunghezza della pietra a disposizione.
