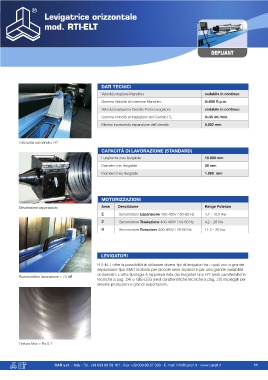

Levigatrice orizzontale Levigatrice orizzontale

mod. RTI-ELT mod. RTI-ELT

DEPLIANT DEPLIANT

DATI TECNICI
Levigatrice orizzontale per cilindri e Velocità rotazione Mandrino variabile in continuo
tubi di ogni materiale, con sistema
elettronico CNC completamente Gamma Velocità di rotazione Mandrino 0÷600 R.p.m.
controllato dell’Espansione e della Velocità traslazione Carrello Porta-Levigatore variabile in continuo
Rotazione del mandrino, e della
Traslazione del carrello Gamma Velocità di traslazione del Carrello P.L. 0÷35 mt./min.
porta-levigatore. Minimo incremento espansione dell’utensile 0,002 mm
Estrema versatilità, velocità di
apprendimento, personalizzazione
del tipo di levigatura da effettuare Tolleranza sul cilindro: H7
all’interno di un’ampissima gamma
di diametri e lunghezze levigabili. CAPACITÀ DI LAVORAZIONE (STANDARD)
Innovativo software a “Logica Lunghezza max levigabile 10.000 mm
Programmabile Evoluta” con
utilissime e fondamentali funzioni di Diametro min levigabile 25 mm
levigatura, come la tastatura iniziale Diametro max levigabile 1.060 mm
del cilindro, il controllo dello sforzo
in spinta, la posizione del mandrino
all’interno del cilindro, la possibilità
di lavorare impostando il tempo, il
sovrametallo, la pressione di taglio MOTORIZZAZIONI
degli abrasivi etc. Elevatissime asportazioni Asse Descrizione Range Potenza
Asse
Descrizione
4,7 - 10,5 Kw
E Servomotore Espansione 400-460V / 50-60 Hz 400-460V / 50-60 Hz 4,7 - 10,5 Kw
Z Servomotore Traslazione 400-460V / 50-60 Hz 400-460V / 50-60 Hz 4,2 - 28 Kw
4,2 - 28 Kw
R Servomotore Rotazione 400-460V / 50-60 Hz 400-460V / 50-60 Hz 11,5 - 36 Kw
11,5 - 36 Kw

LEVIGATORI
RTI-ELT offre la possibilità di utilizzare diversi tipi di levigatori tra i quali uno a grande
espansione tipo EMO indicato per piccole serie di pezzi e per una grande variabilità
di diametri. L’altra tipologia è rappresentata dai levigatori tipo HY (vedi caratteristiche
Rumorosità in lavorazione < 70 dB
tecniche a pag. 24) o GIG-LEG (vedi caratteristiche tecniche a pag. 20) impiegati per
elevate produzioni e grandi asportazioni.

Finitura Max < Ra 0.1
